JY-08 Single-Axis Headstock-Tailstock Welding Positioner Posicionador de soldadura

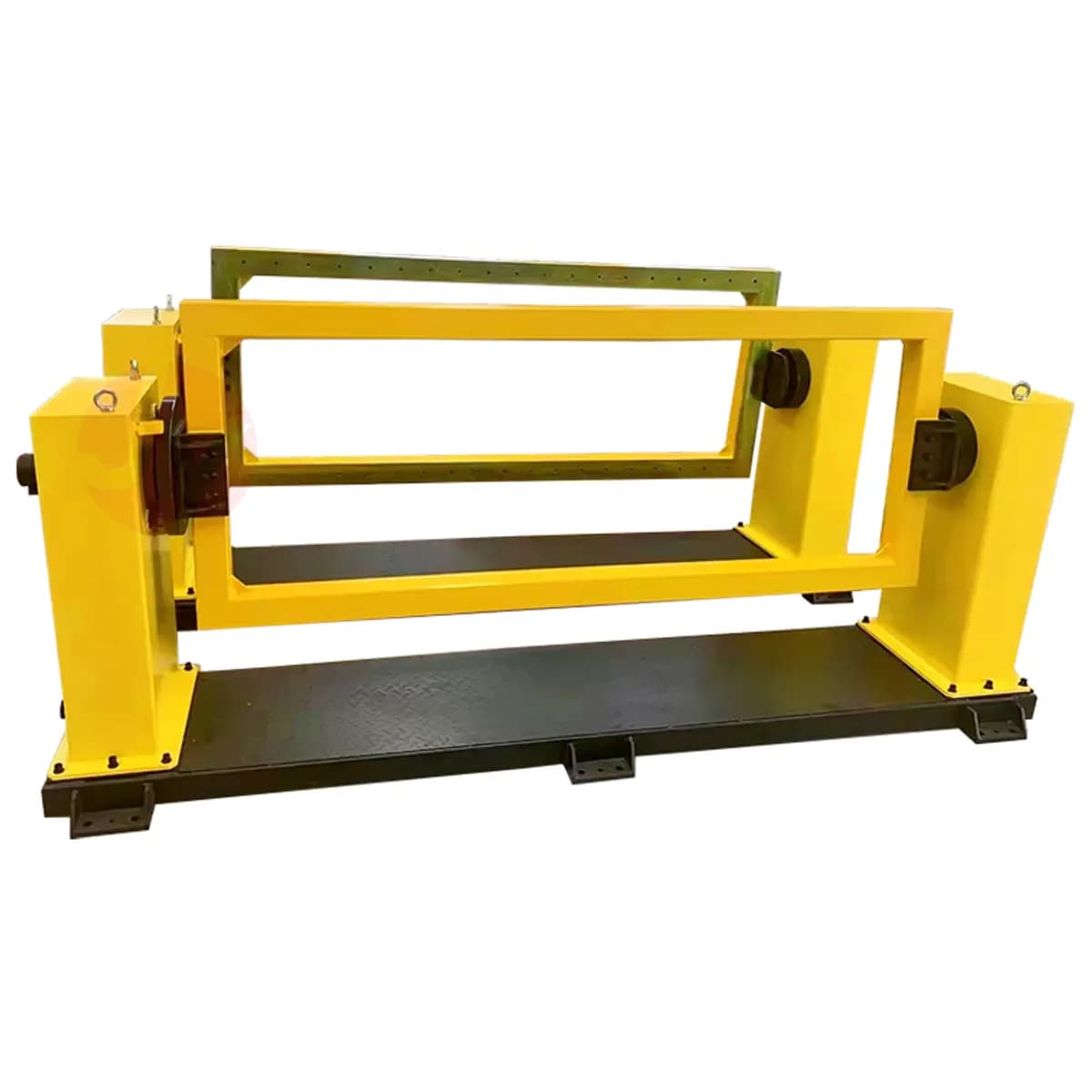

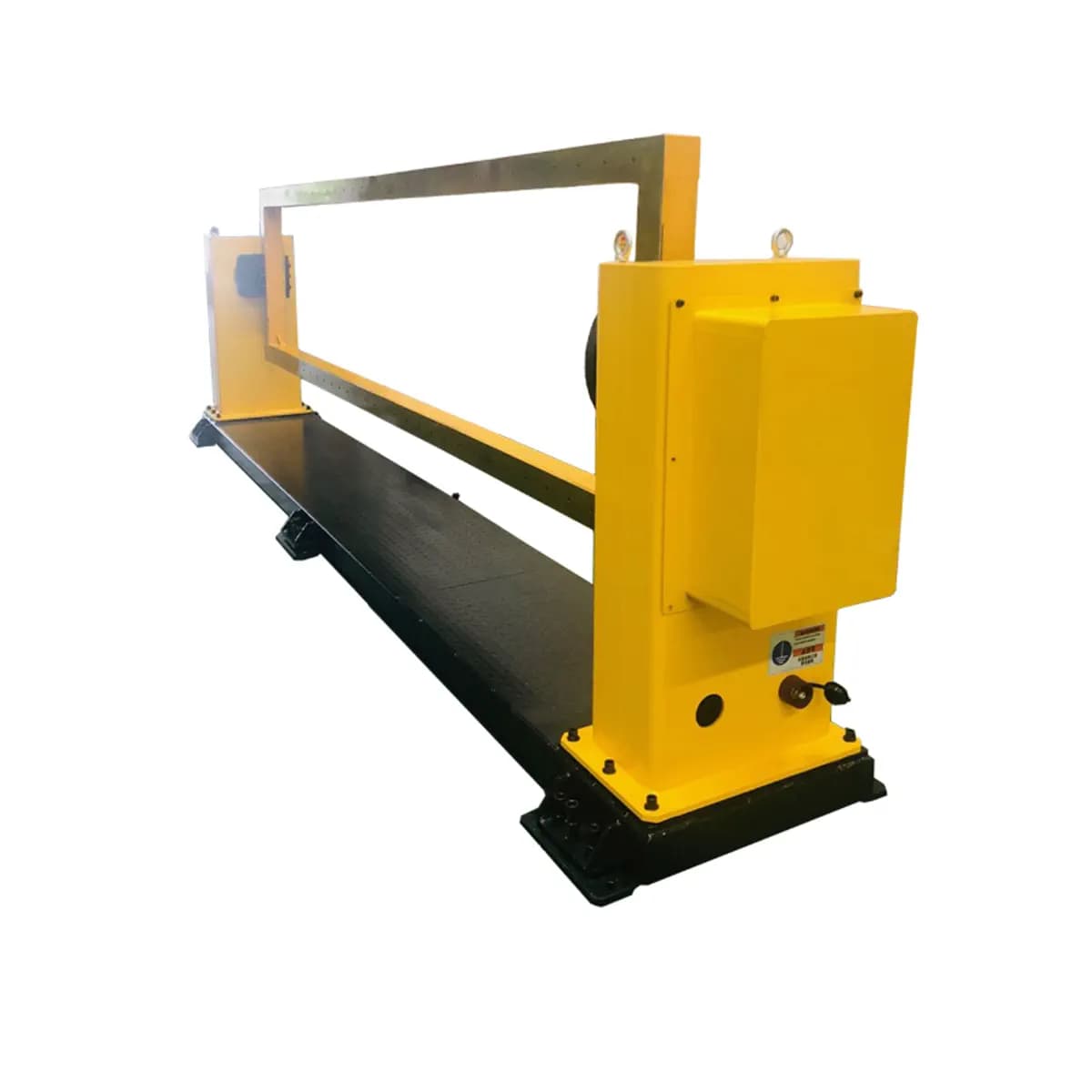

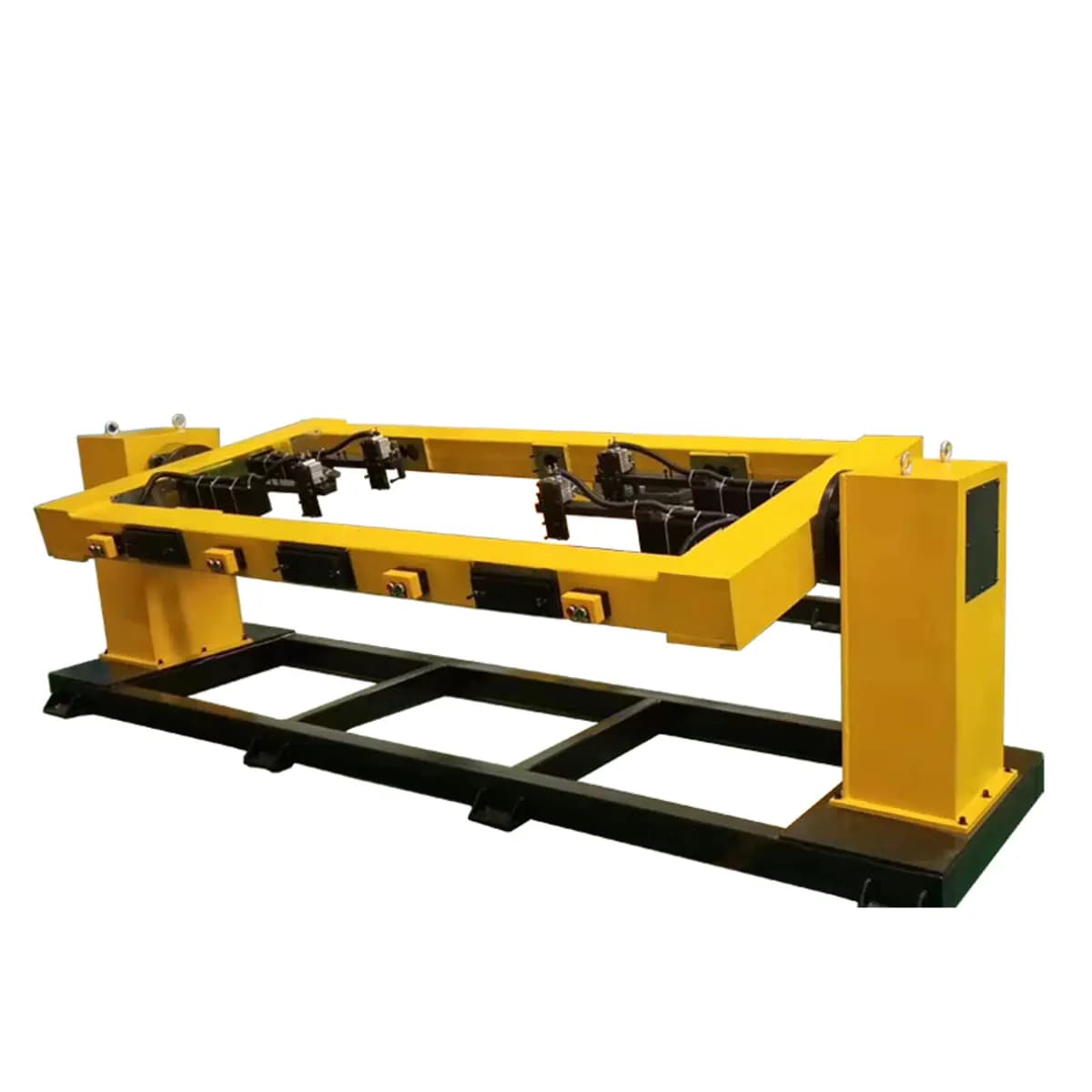

JY-08 es un posicionador de soldadura de un eje con cabezal y contrapunto para útiles apoyados entre dos extremos. Las variantes 300, 500 y 1000 ofrecen combinaciones distintas de carga y radio para conjuntos alargados.
- Opciones de modelo
- 3
- Comparar según
- Apoyos, ejes y geometría cargada
Apoyo y orientación de la pieza
JY-08/300 y /500 indican radio R690 mm; /1000 indica R740 mm y menor velocidad de giro. Incluya mordazas y útil completo en la envolvente. Separación de apoyos y carga excéntrica dependen del plano.
Un posicionador cambia la orientación de la pieza para facilitar el acceso de antorcha. Elija primero estructura: mesa, cabezal-contrapunto, bastidor o brazo excéntrico cargan el mecanismo de forma diferente. El conjunto móvil incluye pieza, útil, mordazas y servicios. Centro de gravedad, inercia y distancia a los ejes importan tanto como masa nominal. Compruebe envolvente completa con puertas, robot, cables y carga. Defina si se indexa entre soldaduras o se mueve coordinadamente con el robot.
Aplicaciones
- Soldadura robotizada
- Rotación de utillaje
Especificaciones y criterios de selección
Esta página reúne varios modelos. La comparación asigna cada valor a su modelo; seleccione una fila antes de dimensionar útil, accionamiento o instalación.
Elija modelo y configuración
Cada fila describe la variante indicada. Use sus valores conjuntamente; los datos de filas distintas no forman una especificación combinada.
| Modelo / disposición | Datos técnicos |
|---|---|
| JY-08/300 |
|
| JY-08/500 |
|
| JY-08/1000 |
|
Defina el suministro necesario
Giro de un eje
Oriente juntas alrededor de un eje con apoyo adecuado del útil.
Inclinación y giro
Cambie ángulo y orientación; compruebe carga excéntrica en ambos ejes.
Varias orientaciones/estaciones
Combine orientación con intercambio definido y carga protegida.
Adapte el equipo a su instalación
Defina anclajes, unión del útil, retorno de soldadura, servicios y holgura cargada. Para movimiento coordinado, identifique controlador, servos, licencias y calibración. Planifique carga y recuperación sin acceder al equipo en movimiento. Compruebe orientaciones con útil instalado, sujeción, cables y extracción de pieza.
| Factor de selección | Información a especificar |
|---|---|
| Conjunto cargado | Masa de pieza y útil, centro de gravedad, inercia y excentricidad. |
| Geometría de apoyo | Montaje, separación de apoyos, radio de giro, mordazas y altura de carga. |
| Movimiento requerido | Indexado o coordinación, ángulos, referencias cero y límites de recorrido. |
| Servicios y acceso | Retorno de soldadura, neumática, sensores, protección y retirada de pieza. |
De la pieza al conjunto de equipos
- 01Calcular el útil cargado
- 02Elegir apoyos y ejes
- 03Comprobar orientaciones de soldadura
- 04Definir accionamientos y servicios
- 05Probar giro, carga y retirada
Herramientas, interfaces y mantenimiento
Preguntas sobre producto y compra
01¿Cuáles son las aplicaciones de JY-08 Single-Axis Headstock-Tailstock Welding Positioner Posicionador de soldadura?+
JY-08 es un posicionador de soldadura de un eje con cabezal y contrapunto para útiles apoyados entre dos extremos. Las variantes 300, 500 y 1000 ofrecen combinaciones distintas de carga y radio para conjuntos alargados.
02¿La carga nominal admite cualquier excentricidad?+
No. Evalúe la masa completa de pieza y útil con centro de gravedad, excentricidad e inercia. Un útil largo o excéntrico cambia la solicitación aunque pese lo mismo. Envíe plano y movimiento para comprobar mecanismo y accionamiento conjuntamente.
03¿Qué debo considerar al elegir JY-08 Single-Axis Headstock-Tailstock Welding Positioner Posicionador de soldadura?+
JY-08/300 y /500 indican radio R690 mm; /1000 indica R740 mm y menor velocidad de giro. Incluya mordazas y útil completo en la envolvente. Separación de apoyos y carga excéntrica dependen del plano.
04¿Qué debe incluir el suministro?+
Identifique el equipo seleccionado y separe estos paquetes: giro de un eje, inclinación y giro, varias orientaciones/estaciones. Detalle accesorios, controles, instalación, programación y puesta en marcha incluidos para comparar equipo e integración sin asumir el mismo suministro.
05¿Cómo solicitar cotización de JY-08 Single-Axis Headstock-Tailstock Welding Positioner Posicionador de soldadura?+
Envíe modelo o disposición, cantidad y destino, además de masa de pieza y útil, centro de gravedad, inercia y excentricidad; montaje, separación de apoyos, radio de giro, mordazas y altura de carga. Añada fotos o planos e identifique equipos existentes. TubeFrame podrá definir suministro, configuración e integración con socios como paquetes separados.
Defina su próximo equipo
Envíe modelo o configuración, planos, cantidad y destino. Definiremos suministro, interfaces técnicas e integración necesaria para su aplicación.
